TJA1050中文手册

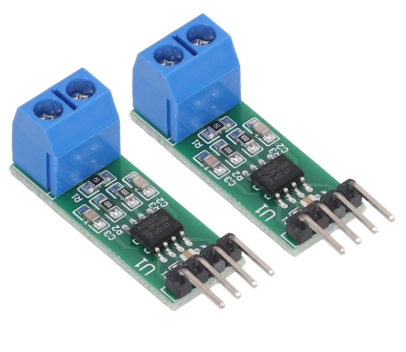

一、产品概述

TJA1050是一款高性能的控制器局域网（CAN）总线收发器芯片，由恩智浦半导体公司（NXP）研发并生产。作为CAN协议控制器与物理总线之间的关键接口，TJA1050通过提供差分传输和接收能力，实现了高速、可靠的数据通信。该芯片专为汽车电子、工业控制等对电磁兼容性（EMC）和抗干扰性要求严苛的领域设计，支持最高1Mbps的数据传输速率，并符合ISO 11898标准。其低功耗、高集成度和强大的保护功能，使其成为现代嵌入式系统中CAN通信的核心组件。

二、工作原理

TJA1050的核心功能是将CAN控制器输出的逻辑电平信号转换为符合CAN总线物理层规范的差分信号（CANH和CANL），同时将总线上的差分信号还原为逻辑信号供控制器处理。其工作原理可分为以下三个阶段：

1. 信号发送过程

当CAN控制器的TXD引脚输出逻辑“0”（显性位）时，TJA1050内部的驱动电路将CANH引脚拉高至约3.5V，CANL引脚拉低至约1.5V，形成2V的差分电压，表示显性状态。若TXD为逻辑“1”（隐性位），驱动电路关闭，CANH和CANL通过外部终端电阻（通常为120Ω）被拉至相同电位（约2.5V），差分电压接近0V，表示隐性状态。

2. 信号接收过程

TJA1050的接收器具有宽共模范围（-12V至+12V），可抑制总线上的共模干扰。当总线差分电压超过1.5V阈值时，接收器判定为显性位，并通过RXD引脚输出逻辑“0”；若差分电压低于0.5V，则判定为隐性位，输出逻辑“1”。这种非对称阈值设计提高了抗噪声能力。

3. 模式切换机制

通过S引脚（模式选择）可配置两种工作模式：

• 高速模式：S引脚接高电平或悬空时，驱动器全功率运行，适用于短距离（≤40m）高速通信。

• 静音模式：S引脚接地时，驱动器关闭，接收器保持活跃，RXD仍可输出总线数据。此模式用于网络监听或故障隔离。

三、核心作用

TJA1050在CAN总线系统中承担以下关键作用：

1. 电气隔离与信号适配

将CAN控制器的TTL/CMOS电平（0-3.3V/0-5V）转换为总线所需的差分电平（0-5V），同时提供反向电流隔离，防止总线故障损坏控制器。

2. 电磁兼容性优化

通过匹配CANH和CANL的输出阻抗（约60Ω），减少信号反射；采用SOI（绝缘体上硅）工艺降低电磁辐射（EME），满足CISPR 25 Class 5等严苛标准。

3. 系统保护机制

集成过热保护（结温≥165℃时关闭驱动器）、短路保护（限制输出电流至45mA）、总线瞬态保护（±42V耐压）及未供电节点隔离功能，确保在恶劣环境下稳定运行。

4. 多节点支持

单总线可连接至少110个节点，适用于大型分布式系统。通过斜率控制（RS引脚外接电阻）可调节信号上升/下降时间，延长总线长度至1km（速率降至125kbps）。

四、技术特点

TJA1050的技术优势体现在以下方面：

1. 高性能通信

• 支持1Mbps高速通信，满足汽车动力总成、工业自动化等实时性要求高的场景。

• 传播延迟低至250ns，确保总线仲裁和同步精度。

2. 低功耗设计

• 静态电流≤5mA，睡眠模式电流仅1μA，适用于电池供电设备。

• 输入电平兼容3.3V/5V控制器，无需额外电平转换电路。

3. 增强型可靠性

• 未供电节点不干扰总线，避免“僵尸节点”问题。

• TXD显性超时功能（默认10ms）防止总线锁定。

• 参考电压输出（Vref=VCC/2）可稳定总线共模电平。

4. 封装与工艺

• 采用8引脚SOIC封装，尺寸紧凑（5.3mm×6.2mm），适合高密度PCB布局。

• 符合AEC-Q100 Grade 1标准（-40℃至+125℃工作温度），满足车规级可靠性要求。

五、引脚功能详解

TJA1050的引脚定义及功能如下：

六、功能模块解析

TJA1050内部包含以下关键功能模块：

1. 驱动器模块

由PMOS/NMOS对管组成，提供差分输出能力。在高速模式下，驱动强度可通过RS引脚外接电阻调整（典型值10kΩ至100kΩ），控制信号上升/下降时间（tr/tf=100ns至1μs）。

2. 接收器模块

采用低噪声放大器（LNA）和迟滞比较器，实现高灵敏度信号检测。共模抑制比（CMRR）达80dB，可有效抑制电源噪声和地弹干扰。

3. 保护电路

• 过热保护：内置温度传感器监测结温，超过阈值时关闭驱动器并拉低TXD以提示故障。

• 短路保护：通过限流电路将输出电流限制在45mA以内，防止电池或地短路损坏芯片。

• ESD保护：各引脚集成15kV人体模型（HBM）静电防护，符合IEC 61000-4-2标准。

4. 控制逻辑

包含模式选择寄存器、超时定时器（10ms）和故障指示标志。通过RXD引脚在静音模式下仍可输出总线数据，便于故障诊断。

七、典型应用场景

TJA1050广泛应用于以下领域：

1. 汽车电子

• 动力总成控制：连接发动机控制单元（ECU）、变速器控制器（TCU），实现扭矩协调和换挡逻辑同步。

• 车身网络：在车门模块、座椅控制器、照明系统中传输开关状态和调节指令。

• 安全系统：用于安全气囊控制器（ACU）和电子稳定程序（ESP）的实时数据交换，延迟需控制在1ms以内。

2. 工业自动化

• 机器人控制：连接伺服驱动器、编码器和主控制器，实现多轴协同运动控制。

• 过程控制：在分布式传感器网络中传输温度、压力等模拟量数据，采样率可达1kHz。

• 智能电网：用于配电自动化终端（DTU）的故障定位和隔离，通信距离可达10km（速率降至50kbps）。

3. 医疗设备

• 影像系统：在CT/MRI设备中同步多个探测器模块的数据采集，确保图像无伪影。

• 监护仪：连接ECG、SpO2等模块，实现多参数实时监测和报警联动。

4. 航空航天

• 无人机飞控：在飞控计算机、IMU和舵机之间传输姿态数据和控制指令，抗振动干扰能力强。

• 卫星通信：用于星载设备间的低速率（10kbps）配置数据传输，满足太空辐射环境要求。

八、可替代型号对比

TJA1050可被以下型号替代，但需注意功能差异：

1. PCA82C250

• 相似点：同为NXP高速CAN收发器，引脚兼容，支持1Mbps速率。

• 差异点：

• TJA1050电磁辐射降低30%，符合更严苛的EMC标准。

• PCA82C250无静音模式，未供电节点可能干扰总线。

• TJA1050支持3.3V输入电平，PCA82C250仅支持5V。

2. SN65HVD230

• 相似点：TI公司生产，支持1Mbps速率，集成过热保护。

• 差异点：

• TJA1050共模范围更宽（-12V至+12V vs -7V至+12V）。

• SN65HVD230提供斜率控制引脚（RS），但无静音模式。

• TJA1050静态电流更低（5mA vs 10mA）。

3. MCP2551

• 相似点：Microchip公司高速CAN收发器，支持1Mbps速率。

• 差异点：

• TJA1050集成Vref引脚，MCP2551需外接参考电压。

• MCP2551提供两种斜率控制模式（高速/低速），但无超时保护功能。

• TJA1050工作温度范围更广（-40℃至+125℃ vs -40℃至+85℃）。

4. 国产替代方案

• CTM1050：致远电子推出，引脚兼容TJA1050，通过ISO/TS 16949认证，成本降低约30%。

• CH340E：南京沁恒微电子产品，集成CAN控制器和收发器，适合低成本应用，但速率限制为500kbps。

九、设计注意事项

使用TJA1050时需遵循以下设计准则：

1. 总线终端配置

• 在总线两端各接120Ω终端电阻，并联0.1μF至1μF陶瓷电容以滤除高频噪声。

• 若使用偏置电阻（如10kΩ至100kΩ），需连接至Vref引脚以稳定隐性电平。

2. 电源设计

• 在VCC引脚旁放置10μF钽电容和0.1μF陶瓷电容，抑制电源纹波。

• 避免将VCC与数字电源共用，防止数字噪声通过电源耦合至总线。

3. 布局布线

• CANH和CANL差分对走线长度差需控制在50mil以内，间距保持3倍线宽以减少串扰。

• 避免在收发器下方布置高速数字信号线，防止通过寄生电容耦合干扰。

4. 故障处理

• 通过监测RXD引脚在静音模式下的输出，可快速定位总线故障节点。

• 若芯片频繁进入过热保护状态，需检查总线短路或负载过重问题。

十、总结

TJA1050作为第三代高速CAN收发器，凭借其低电磁辐射、高抗干扰性和强大的保护功能，已成为汽车电子和工业控制领域的标准选择。其支持1Mbps高速通信、110个节点连接和多种工作模式的特点，使其能够灵活适应不同应用场景的需求。通过与PCA82C250、SN65HVD230等型号的对比，设计者可根据成本、性能和兼容性要求选择最优方案。在实际应用中，遵循正确的布局布线和终端配置准则，可充分发挥TJA1050的性能优势，确保系统长期稳定运行。
