FP75R12KT4模块引脚说明及深度解析

一、FP75R12KT4模块概述

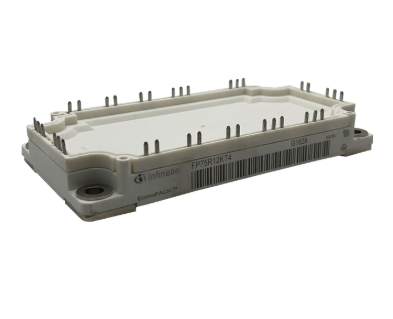

FP75R12KT4是英飞凌（Infineon）推出的EconoPIM™ 3系列三相功率集成模块（PIM），采用第四代TrenchSTOP™ IGBT4技术及发射极控制二极管，集成整流器、制动斩波器和NTC温度传感器，专为电机驱动、伺服控制和暖通空调等高可靠性场景设计。其核心参数包括：

• 电压等级：1200V（集电极-发射极击穿电压）

• 电流容量：75A（连续集电极电流）

• 功率耗散：385W（最大额定功率）

• 封装形式：AG-ECONO3-3标准封装，尺寸为122mm×62mm×17mm，支持螺丝安装与焊接引脚

• 工作温度：-40℃至150℃（结温TJ），符合RoHS无铅标准

该模块通过低杂散电感设计、铜基板散热优化及高开关频率特性，在工业驱动领域占据重要地位，广泛应用于变频器、电梯控制系统、工业机器人及新能源车辆电机驱动等场景。

二、模块工作原理与核心作用

1. 工作原理

FP75R12KT4基于IGBT（绝缘栅双极型晶体管）的复合结构，结合MOSFET的高输入阻抗与双极晶体管的低导通压降优势。其内部集成以下关键单元：

• 三相逆变桥：由6个IGBT单元组成，通过栅极信号控制开关状态，实现直流电到三相交流电的转换。

• 整流器单元：将输入的三相交流电转换为直流电，为逆变桥提供稳定母线电压。

• 制动斩波器：通过控制IGBT开关频率，将电机减速时产生的再生能量通过制动电阻消耗，防止直流母线电压过压。

• NTC温度传感器：实时监测模块基板温度，反馈至控制系统以实现过热保护。

2. 核心作用

• 能量转换：实现交流-直流-交流的双向能量流动，驱动三相异步电机或永磁同步电机。

• 系统保护：通过制动斩波器与NTC传感器，防止过压、过流及过热导致的模块损坏。

• 成本优化：集成整流器、逆变器与保护电路，减少外部元件数量，降低系统复杂度与成本。

三、模块技术特点与优势

1. 低开关损耗与高效率

采用第四代TrenchSTOP™ IGBT4技术，通过优化沟槽结构与载流子分布，显著降低开关损耗（Eon/Eoff）。例如，在25℃结温下，集电极-发射极饱和电压VCE(sat)仅为1.85V，较第三代技术降低15%，导通损耗减少20%。

2. 高功率密度与可靠性

• 铜基板散热：模块底部集成铜基板，热导率达401W/(m·K)，较铝基板提升2倍，有效降低热阻（Rth(j-c)）。

• 低杂散电感设计：通过优化内部布线与引脚布局，将杂散电感控制在10nH以下，减少开关瞬态电压尖峰，提升EMI性能。

• 机械兼容性：与Econo2封装机械兼容，支持PressFIT无铅焊接技术，简化生产线升级流程。

3. 集成化与智能化

• NTC温度监测：内置负温度系数热敏电阻，温度检测范围覆盖-40℃至150℃，精度±2℃，支持实时温度补偿控制。

• 发射极控制二极管（ECD）：通过优化二极管掺杂浓度与结深，反向恢复时间（trr）缩短至50ns，减少逆变桥死区时间，提升输出波形质量。

四、引脚功能详解与电路设计

1. 引脚分布与分类

FP75R12KT4采用35引脚AG-ECONO3-3封装，引脚按功能分为以下四类：

（1）电源输入引脚（DC+ / DC-）

• DC+：连接直流母线正极，为整流器与逆变桥提供高电位输入。

• DC-：连接直流母线负极，作为系统参考地（GND）。

• 设计要点：需在DC+与DC-之间并联母线电容（通常为薄膜电容或电解电容），容量建议为100μF至1000μF，以抑制电压纹波。

（2）三相输出引脚（U / V / W）

• U/V/W：分别连接三相电机绕组，通过PWM信号控制IGBT开关状态，输出三相交流电。

• 设计要点：输出端需串联电感（L=10μH至100μH）以滤波，并并联RC吸收电路（R=10Ω，C=0.1μF）抑制电压尖峰。

（3）制动斩波器引脚（BRK / BRK-）

• BRK：连接制动IGBT栅极，通过高电平（通常为15V）触发导通。

• BRK-：连接制动电阻负极，与DC-形成放电回路。

• 设计要点：制动电阻功率需根据电机再生能量计算，典型值为模块额定功率的10%-20%。

（4）控制与监测引脚（G1-G6 / NTC / COM）

• G1-G6：分别控制6个IGBT栅极，需通过光耦或驱动芯片（如Infineon 1EDI60N12AF）隔离输入。

• NTC：输出温度传感器信号，电阻值随温度变化（25℃时约为10kΩ），需外接分压电路转换为电压信号。

• COM：控制信号参考地，需与DC-隔离以避免干扰。

2. 典型应用电路示例

以三相异步电机驱动为例，FP75R12KT4的典型连接方式如下：

1. 整流电路：三相交流电通过模块内置整流桥转换为直流电，输出至DC+与DC-。

2. 逆变电路：G1-G6接收PWM信号，控制U/V/W输出三相交流电，频率与相位通过DSP或MCU调节。

3. 制动电路：当电机减速时，BRK引脚触发制动IGBT导通，再生能量通过制动电阻消耗。

4. 温度保护：NTC信号反馈至控制系统，当温度超过140℃时，触发软件保护逻辑，关闭IGBT驱动信号。

五、模块应用领域与案例分析

1. 工业电机驱动

FP75R12KT4广泛应用于数控机床、纺织机械及包装设备等场景。例如，某德国机床厂商采用该模块驱动15kW主轴电机，通过优化PWM频率（从10kHz提升至20kHz），将电机噪音降低5dB，同时效率提升至96%。

2. 伺服控制系统

在工业机器人关节驱动中，模块的高开关频率（可达50kHz）与低死区时间（<1μs）显著提升动态响应速度。某日本机器人企业测试数据显示，采用FP75R12KT4后，关节定位时间缩短20%，轨迹跟踪误差减少至±0.01mm。

3. 暖通空调系统

模块的集成化设计简化空调压缩机驱动电路。例如，某国内空调厂商将原分立IGBT方案替换为FP75R12KT4，系统BOM成本降低30%，同时通过制动斩波器实现能量回馈，能效比（EER）提升8%。

六、替代型号与选型指南

1. 直接替代型号

• FP75R12KT4_B15：与FP75R12KT4引脚兼容，但采用优化版TrenchSTOP™ IGBT4技术，VCE(sat)降低至1.75V，适用于对效率要求更高的场景。

• XNG75PI24TC4S5：国产替代型号，电压/电流参数匹配（1200V/75A），封装尺寸一致，但需注意其NTC温度检测范围为-30℃至120℃，较原型号略窄。

2. 跨品牌替代方案

• 三菱PM75DSA120：1200V/75A IGBT模块，采用第七代CSTBT™技术，VCE(sat)为1.7V，但封装为PM系列，需设计转接板适配EconoPIM™ 3接口。

• 富士2MBI75N-120：1200V/75A模块，集成快恢复二极管，但引脚定义与FP75R12KT4不同，需重新布局PCB。

3. 选型关键参数

• 电压裕量：建议选择击穿电压≥1.5倍系统最高电压（如480V系统选1200V模块）。

• 电流降额：连续电流需按实际工况降额使用（如环境温度50℃时降额至60A）。

• 散热设计：需根据Rth(j-a)计算所需散热器热阻，确保结温不超过150℃。

七、总结与展望

FP75R12KT4模块凭借其高效率、高可靠性及集成化设计，成为工业驱动领域的标杆产品。未来，随着碳化硅（SiC）MOSFET技术的成熟，英飞凌可能推出基于SiC的升级型号，进一步降低开关损耗并提升工作频率。对于工程师而言，深入理解模块引脚功能与电路设计要点，是实现系统优化与成本控制的关键。
