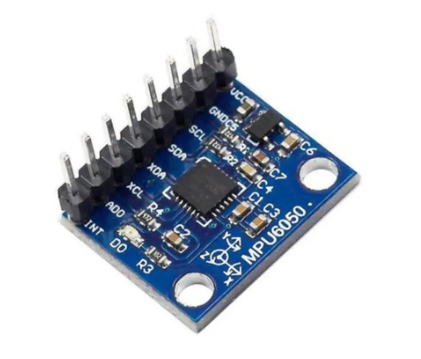

MPU6050中文数据手册

一、产品概述

MPU6050作为全球首款集成六轴运动跟踪功能的MEMS传感器,由InvenSense公司(现属TDK集团)推出,在消费电子、工业控制及机器人领域占据重要地位。其核心优势在于将三轴加速度计与三轴陀螺仪集成于4x4x0.9mm的QFN封装中,通过硬件加速的数字运动处理器(DMP)实现实时姿态解算,显著降低主控芯片的运算负担。典型应用场景包括智能手机屏幕自动旋转、无人机飞行姿态控制、VR/AR设备头部追踪及运动健康监测设备等。

该传感器支持I2C和SPI双通信接口,其中I2C模式兼容3.3V/5V电平,默认从机地址为0x68(AD0引脚接地时),可通过AD0引脚电平切换至0x69。其工作电压范围为2.375V-3.46V,典型功耗仅5mA(1kHz输出速率),睡眠模式下功耗可降至5μA,特别适合电池供电的便携设备。内置的1024字节FIFO缓冲区允许系统处理器批量读取数据后进入低功耗模式,进一步优化能耗表现。


二、核心功能模块解析

2.1 三轴加速度计

加速度计采用电容式微机械结构,通过检测质量块在加速度作用下的位移变化实现测量。其核心参数包括:

  • 量程配置:支持±2g/±4g/±8g/±16g四档可调,通过寄存器0x1C的AFS_SEL[1:0]位设置。例如±2g模式下,16位ADC的分辨率达0.0003g/LSB,可检测0.06mg级别的微小振动。

  • 噪声特性:典型噪声密度为130μg/√Hz(±2g量程),带宽可通过寄存器0x1A的DLPF_CFG[2:0]位在260Hz至5Hz范围内调节。低带宽设置可有效抑制高频噪声,但会增加相位延迟。

  • 自检功能:通过寄存器0x1C的XA_ST/YA_ST/ZA_ST位触发各轴自检,芯片内部模拟施加0.5g加速度,自检响应值应在手册规定范围内以验证传感器健康状态。

2.2 三轴陀螺仪

陀螺仪基于科里奥利效应原理,通过检测振动结构在角速度作用下的位移变化实现测量。关键特性包括:

  • 量程与精度:提供±250°/s至±2000°/s四档量程,通过寄存器0x1B的FS_SEL[1:0]位配置。±250°/s模式下分辨率达0.0038°/s/LSB,适合慢速运动检测;±2000°/s模式则适用于无人机特技飞行等高速旋转场景。

  • 零偏稳定性:典型零偏为±5°/s,温度每变化10°C零偏漂移约±1°/s。可通过寄存器0x13-0x18的用户偏移寄存器进行校准补偿。

  • 数字低通滤波:与加速度计共用寄存器0x1A的DLPF配置,支持256Hz至5Hz带宽调节。高频噪声抑制与动态响应速度需根据应用场景权衡。

2.3 数字运动处理器(DMP)

DMP是MPU6050的核心创新点,其功能包括:

  • 四元数输出:通过硬件加速实现传感器数据融合,直接输出表征物体姿态的四元数,避免主控芯片进行复杂运算。

  • 运动事件检测:支持自由落体、运动触发、零运动检测等功能,可通过寄存器0x38配置中断输出。

  • FIFO数据管理:可配置存储加速度计、陀螺仪、温度传感器或外部传感器数据,最大容量512字节。通过寄存器0x23使能FIFO,0x72-0x73读取数据量,0x74读取具体数据。

三、电气特性与接口规范

3.1 电源系统

  • 供电电压:VDD范围2.375V-3.46V,典型值3.3V。VLOGIC引脚为I2C接口提供逻辑电平,可接1.8V±5%或直接连接VDD。

  • 电源管理:通过寄存器0x6B的SLEEP位控制睡眠模式,CLKSEL[2:0]位选择时钟源(推荐使用陀螺仪X轴PLL以降低噪声)。寄存器0x6C可单独配置加速度计/陀螺仪的待机模式。

  • 上电时序:VDD上升时间需小于10ms,VLOGIC需在VDD稳定后建立。建议电源引脚并联100nF去耦电容,模拟地与数字地通过0Ω电阻或磁珠单点连接。

3.2 I2C通信接口

  • 协议规范:支持标准模式(100kHz)和快速模式(400kHz),数据传输遵循I2C协议时序。写操作流程为:起始信号→从机地址(0xD0,AD0=0时)→寄存器地址→数据→停止信号;读操作需先写入寄存器地址后重新起始,发送读地址(0xD1)。

  • 多设备扩展:通过XCL/XDA引脚可连接外部磁力计(如AK8975)组成九轴传感器系统。此时MPU6050作为I2C主设备,自动读取磁力计数据并融合输出。

  • 错误处理:当SCL被从设备拉低时,主设备需进入等待状态直至时钟释放。可通过寄存器0x3A读取中断状态,处理I2C总线错误、FIFO溢出等异常事件。

四、寄存器配置详解

4.1 关键配置寄存器

  • 电源管理寄存器1(0x6B)

    • Bit7:DEVICE_RESET位,置1时复位所有寄存器至默认值。

    • Bit6:SLEEP位,置1进入低功耗睡眠模式。

    • Bit0-3:CLKSEL位,选择时钟源(000=内部8MHz振荡器,001=陀螺仪X轴PLL)。

  • 采样率分频寄存器(0x19)

    • SMPLRT_DIV[7:0]:设置采样率分频值,采样频率=陀螺仪输出频率/(1+SMPLRT_DIV)。当DLPF禁用时陀螺仪输出频率为8kHz,启用时为1kHz。

  • 陀螺仪配置寄存器(0x1B)

    • Bit4-3:FS_SEL位,设置陀螺仪量程(00=±250°/s,01=±500°/s,10=±1000°/s,11=±2000°/s)。

    • Bit2-0:保留位,需写0。

  • 加速度计配置寄存器(0x1C)

    • Bit4-3:AFS_SEL位,设置加速度计量程(00=±2g,01=±4g,10=±8g,11=±16g)。

    • Bit2-0:DHPF位,配置数字高通滤波器(000=重置,001=5Hz,010=2.5Hz等)。

4.2 数据读取流程

  1. 初始化I2C总线:配置SCL/SDA引脚为开漏输出模式,并上拉至VLOGIC电平。

  2. 唤醒设备:向寄存器0x6B写入0x00,清除睡眠位并选择时钟源。

  3. 配置传感器参数:设置量程、滤波器带宽、采样率等关键参数。

  4. 读取数据

    • 连续读取模式:从寄存器0x3B开始依次读取加速度计X/Y/z轴高8位(0x3B-0x3C)、低8位(0x3D-0x3E),陀螺仪X/Y/z轴高8位(0x43-0x44)、低8位(0x45-0x46),温度传感器高8位(0x41)、低8位(0x42)。

    • FIFO读取模式:通过寄存器0x23使能FIFO,配置存储数据类型后,从0x74读取数据。

五、应用案例与性能优化

5.1 无人机姿态控制

在四轴无人机中,MPU6050通过DMP输出四元数,主控芯片将其转换为欧拉角(Roll/pitch/yaw)后实施PID控制。关键优化点包括:

  • 动态量程调整:起飞阶段使用±2000°/s陀螺仪量程捕捉快速旋转,巡航阶段切换至±250°/s以提高精度。

  • 温度补偿:通过寄存器0x41-0x42读取温度数据,建立温度-零偏映射表,实时修正传感器漂移。

  • 振动抑制:在PCB布局时将MPU6050远离电机驱动电路,并采用橡胶减震座降低高频振动干扰。

5.2 智能手机手势识别

在智能手机中,MPU6050的加速度计数据用于检测甩动、翻转等手势,陀螺仪数据用于纠正屏幕旋转时的姿态误差。典型实现方案:

  • 低功耗设计:配置加速度计输出速率为50Hz,陀螺仪仅在检测到运动时唤醒,静态时进入待机模式。

  • 数据融合算法:采用互补滤波融合加速度计与陀螺仪数据,公式为:角度=0.98(角度+陀螺仪Δt)+0.02加速度计角度,其中α=0.98为权重系数。

  • 中断触发机制:通过寄存器0x38使能运动检测中断,当加速度计变化超过阈值时触发主控芯片读取数据,减少无效轮询。

六、故障诊断与维护指南

6.1 常见故障现象

  • 数据异常:输出值持续为最大值或最小值,可能原因包括电源电压异常、传感器损坏或自检未通过。

  • 通信失败:I2C总线无法识别设备,需检查AD0引脚电平、上拉电阻值(推荐4.7kΩ)及SCL/SDA线序。

  • 零偏漂移:静止时输出非零值,需通过寄存器0x13-0x18写入校准值或执行六面校准程序。

6.2 校准流程

  1. 六面校准法

    • 将传感器依次放置在+X/-X/+Y/-Y/+Z/-Z六个正交面,每个面静止10秒后记录加速度计输出均值。

    • 计算零偏补偿值:零偏=(正方向均值+负方向均值)/2。

    • 计算比例因子:比例因子=9.8/(正方向均值-负方向均值)*2。

  2. 温度补偿

    • 在-20°C至60°C范围内每隔10°C采集零偏数据,建立温度-零偏多项式拟合曲线。

    • 实时温度补偿公式:补偿后零偏=原始零偏+a(T-25)+b(T-25)^2,其中a/b为拟合系数。

七、技术演进与替代方案

7.1 升级型号对比

  • MPU6500:采用16位ADC与更先进的MEMS工艺,量程扩展至±250°/s至±2000°/s,封装尺寸缩小至3x3x0.9mm,功耗降低30%。

  • MPU9250:在MPU6500基础上集成三轴磁力计,形成完整的九轴传感器解决方案,支持电子罗盘功能,适用于高精度导航场景。

7.2 竞品分析

  • BMI088:博世推出的六轴传感器,陀螺仪零偏稳定性优于MPU6050(±2°/s),但DMP功能需依赖外部处理器实现。

  • ICM20602:TDK推出的低功耗型号,典型功耗仅2.5mA(1kHz输出速率),但DMP仅支持四元数输出,不支持外部传感器融合。

八、总结与展望

MPU6050凭借其高集成度、低功耗与灵活的配置选项,在消费电子与工业控制领域树立了标杆。随着MEMS工艺的进步,后续型号在精度、功耗与功能集成度上持续提升,但MPU6050仍因其成本优势与成熟的生态系统在入门级市场占据重要地位。未来,随着AIoT设备的普及,传感器融合与边缘计算能力的需求将推动六轴传感器向更高精度、更低功耗与更强算力的方向发展。
